电气控制柜设计的基本思路是一种逻辑思维。只要符合逻辑控制规则，能够保证电气防护和满足生产工艺的要求，就可以说是一个好的设计。而，为了满足电气控制设备的制造和使用要求，需要进行合理的电气控制工艺设计和安装。江苏奇峰电气制造有限公司，是一家专注于电气控制柜的生产厂家。下面奇峰小编带你一起来了解电气控制柜箱（板）安装步骤。

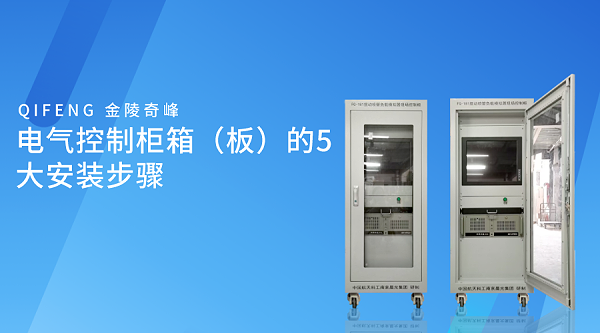

电气控制柜箱（板）的5大安装步骤：

1、安装。电气元件不同类型和型号的电气元件有不同的安装形式。一般来说，在选择电器元件时，应尽量考虑相同的安装形式。虽然各电气元件的安装形式各不相同，但应按产品使用说明书和电气接线图进行固定，以确保防护可靠，排列整齐。此外，元器件之间的距离要适当，以节省电路板空间，方便布线和维修。要安装电气元件，请按照以下步骤操作： 底板材料选择。底板可采用2.5～5mm厚的钢板或5mm厚的层压板等。

2、切割板。根据电气元件的数量和尺寸、允许的安装位置以及安装图确定电路板尺寸。切割时，钢板需要用剪板机进行切割。四角为90°直角，四角需要去毛刺和倒角。切割后的底板需要平整，不得翘曲或凹凸不平。

3、定位。根据电气产品说明书中的安装尺寸（或将电气元件放置在确定的位置），用刻痕针确定安装孔的位置，然后用打样机打孔固定钻孔位置。构件应排列整齐，减少导线弯曲，便于导线敷设，提升工作效率。如果使用导轨安装电器元件，只需确定导轨固定孔的位置点即可。对于线槽布线，还需要确定线槽安装孔的位置。

4、确定电气元件等的安装位置后，在钻床（或手钻）上钻孔。钻孔时，应选择合适的钻头（钻头的直径略大于固定螺栓的直径），用钻头先冲制试样，进行试钻。试钻钻出的浅坑应保持在中心位置，否则应予以纠正。

5、固定的。根据确定的位置，用固定螺栓将电器元件逐个固定在底板上。拧紧螺栓时，应在螺栓上安装平垫圈和弹簧垫圈。不要使用过大的力量，以避免损坏电器元件的塑料底座，使其开裂。对于安装在导轨上的电气元件，只需按要求将电气元件插入导轨即可。
