在工厂、商场、写字楼等用电场所，大量感性负载（如电机、变压器、变频器、节能灯）在运行时需要从电网吸收无功功率。无功功率不直接做功，但会增加线路电流、造成电压下降、加大电能损耗，还会被电力公司罚款。低压配电柜的无功补偿功能，通过自动投切电容器组，就地提供无功电流，将功率因数提升至0.9以上，实现节能降损。下面跟随奇峰小编一起了解什么是低压配电柜的无功补偿功能？

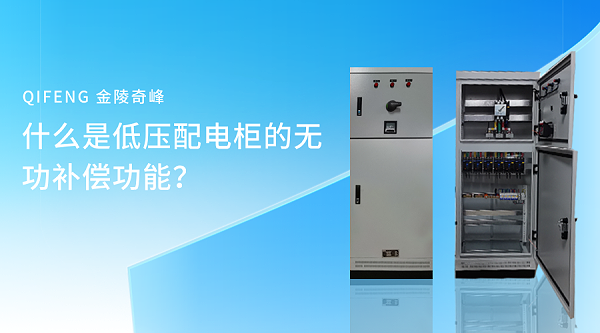

什么是低压配电柜的无功补偿功能：

一、什么是无功补偿？

无功补偿是指在低压配电柜内设置无功功率自动补偿控制器、晶闸管或接触器开关、低压并联电容器等元件。控制器实时监测母线的功率因数，当检测到滞后（感性）无功较大时，自动投入电容器组；当超前（容性）无功过多时，自动切除电容器，使功率因数始终保持在设定范围（通常为0.92~0.98）。

二、无功补偿如何工作？

1. 实时监测：控制器采集三相电压、电流信号，计算瞬时功率因数、无功功率、有功功率。

2. 自动投切：当功率因数低于设定下限（如0.90）时，控制器根据无功缺额，选择投入合适的电容器组（循环投切或编码投切）。当功率因数高于上限（如0.98）时，自动切除部分电容器。

3. 投切元件：

接触器投切：成本低，但合闸时有涌流，适合投切不频繁的场合。

晶闸管投切（TSC）：过零触发，无涌流，响应速度快（20ms），适合快速变化的负载。

4. 保护功能：电容器内置放电电阻，切除后自动放电，确保再次投入时无残留电压。过压、过流、谐波超限时自动闭锁补偿。

三、无功补偿的核心价值

1. 降低电费：提升功率因数可减少线路损耗，同时避免力率调整电费罚款。功率因数从0.7提升到0.95，线路损耗降低约45%。

2. 释放变压器容量：补偿后无功电流不再流经变压器初级，变压器可带更多有功负载。例如1000kVA变压器，功率因数0.7时只能带700kW有功；补偿至0.95可带950kW。

3. 解决电压质量：减少线路电压降，末端设备运行更稳定，避免因电压过低导致接触器吸合不稳。

4. 延长设备时间：降低母线和电缆的发热，减缓绝缘老化。
